OCR文字识别技术总结(一)

言午栩 2022-04-01 阅读 134

一、OCR概念及发展

    OCR (Optical Character Recognition,光学字符识别)是指电子设备(例如扫描仪或数码相机)检查纸上打印的字符,经过检测暗、亮的模式肯定其形状,而后用字符识别方法将形状翻译成计算机文字的过程;即,针对印刷体字符,采用光学的方式将纸质文档中的文字转换成为黑白点阵的图像文件,并经过识别软件将图像中的文字转换成文本格式,供文字处理软件进一步编辑加工的技术。如何除错或利用辅助信息提升识别正确率,是OCR最重要的课题,ICR(Intelligent Character Recognition)的名词也随之产生。<br />      简单来说,**OCR识别就是光学文字识别,是指通过图像处理和模式识别技术对光学的字符进行识别。**它是计算机视觉研究领域的分支之一,是计算机科学的重要组成部分。衡量一个OCR系统性能好坏的主要指标有:拒识率、误识率、识别速度、用户界面的友好性,产品的稳定性,易用性及可行性等。数据库

二、OCR发展

![image.png](https://img-blog.csdnimg.cn/img_convert/e50b9156df976175f8962fe8a19e3b67.png#clientId=u3f103e87-7c9c-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=293&id=u8704cbab&margin=[object Object]&name=image.png&originHeight=439&originWidth=1235&originalType=binary&ratio=1&rotation=0&showTitle=false&size=58268&status=done&style=none&taskId=u535123c5-0698-4807-a936-31e26f547d3&title=&width=823.3333333333334)
OCR的概念是在1929年由德国科学家Tausheck最早提出来的,后来美国科学家Handel也提出了利用技术对文字进行识别的想法。而最先对印刷体汉字识别进行研究的是IBM公司的Casey和Nagy,1966年他们发表了第一篇关于汉字识别的文章,采用了模板匹配法识别了1000个印刷体汉字。
早在60、70年代,世界各国就开始有OCR的研究,而研究的初期,多以文字的识别方法研究为主,且识别的文字仅为0至9的数字。以一样拥有方块文字的日本为例,1960年左右开始研究OCR的基本识别理论,初期以数字为对象,直至1965至1970年之间开始有一些简单的产品,如印刷文字的邮政编码识别系统,识别邮件上的邮政编码,帮助邮局做区域分信的做业;也所以至今邮政编码一直是各国所倡导的地址书写方式。
20世纪70年代初,日本的学者开始研究汉字识别,并作了大量的工做。中国在OCR技术方面的研究工做起步较晚,在70年代才开始对数字、英文字母及符号的识别进行研究,70年代末开始进行汉字识别的研究,到1986年,我国提出“863”高新科技研究计划,汉字识别的研究进入一个实质性的阶段,清华大学的丁晓青教授和中科院分别开发研究,相继推出了中文OCR产品,现为中国最领先汉字OCR技术。早期的OCR软件,因为识别率及产品化等多方面的因素,未能达到实际要求。同时,因为硬件设备成本高,运行速度慢,也没有达到实用的程度。只有个别部门,如信息部门、新闻出版单位等使用OCR软件。进入20世纪90年代之后,随着平台式扫描仪的普遍应用,以及我国信息自动化和办公自动化的普及,大大推进了OCR技术的进一步发展,使OCR的识别正确率、识别速度知足了广大用户的要求。

三、OCR的应用场景

   根据OCR的应用场景而言,我们可以大致分成识别特定场景下的专用OCR以及识别多种场景下的通用OCR。就前者而言,证件识别以及车牌识别就是专用OCR的典型案例。针对特定场景进行设计、优化以达到最好的特定场景下的效果展示。那通用的OCR就是使用在更多、更复杂的场景下,拥有比较好的泛性。在这个过程中由于场景的不确定性,比如:图片背景极其丰富、亮度不均衡、光照不均衡、残缺遮挡、文字扭曲、字体多样等等问题,会带来极大的挑战。<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/22486969/1648779892491-e3f67d31-7be8-49a0-8a51-03bedbb6e588.png#clientId=u3f103e87-7c9c-40011paste286uccaa3b17%5Bobject%20Object%5Dimage.png&originHeight=230&originWidth=534&originalType=binary1&rotation=0&showTitle=false228929donenoneuadaa8758-b7d9-4779-84f5-22f06211481664)

文档文字识别:可以将图书馆、报社、博物馆、档案馆等的纸质版图书、报纸、杂志、历史文献档案资料等进行电子化管理,实现精准地保存文献资料。

自然场景文字识别:识别自然场景图像中的文字信息如车牌、广告干词、路牌等信息。对车辆进行识别可以实现停车场收费管理、交通流量控制指标测量、车辆定位、防盗、高速公路超速自动化监管等功能。

票据文字识别:可以对增值税发票、报销单、车票等不同格式的票据进行文字识别,可以避免财务人员手动输入大量票据信息,如今已广泛应用于财务管理、银行、金融等众多领域。。

证件识别:可以快速识别身份证、银行卡、驾驶证等卡证类信息,将证件文字信息直接转换为可编辑文本,可以大大提高工作效率、减少人工成本、还可以实时进行相关人员的身份核验,以便安全管理。

四、OCR的技术路线

典型的OCR技术路线如下图所示:
![](https://img-blog.csdnimg.cn/img_convert/2150b6d770ac2400c86af097bfc82ce8.png#clientId=u06dea62c-b4bd-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=xa4mi&margin=[object Object]&originHeight=264&originWidth=2306&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=uc3f1f237-aa93-4873-915a-0b1ff31614a&title=)
其中OCR识别的关键路径在于文字检测和文本识别部分,这也是深度学习技术可以充分发挥功效的地方。

(1)常用传统的OCR技术:

1、水平投影垂直投影
2、模板匹配
3、查找轮廓findcontours

(2)常用的文字检测框架:

1、DBNet

  首先,DB是一种基于分割的文本检测算法。在各种文本检测算法中,基于分割的检测算法可以更好地处理弯曲等不规则形状文本,因此往往能取得更好的检测效果。但分割法后处理步骤中将分割结果转化为检测框的流程复杂,耗时严重。因此作者提出一个可微的二值化模块(Differentiable Binarization,简称DB),将二值化阈值加入训练中学习,可以获得更准确的检测边界,从而简化后处理流程。DB算法最终在5个数据集上达到了state-of-art的效果和性能。<br />参考论文:Real-time Scene Text Detection with Differentiable Binarization<br />学习参考:[https://zhuanlan.zhihu.com/p/94677957](https://zhuanlan.zhihu.com/p/94677957)

2、CTPN

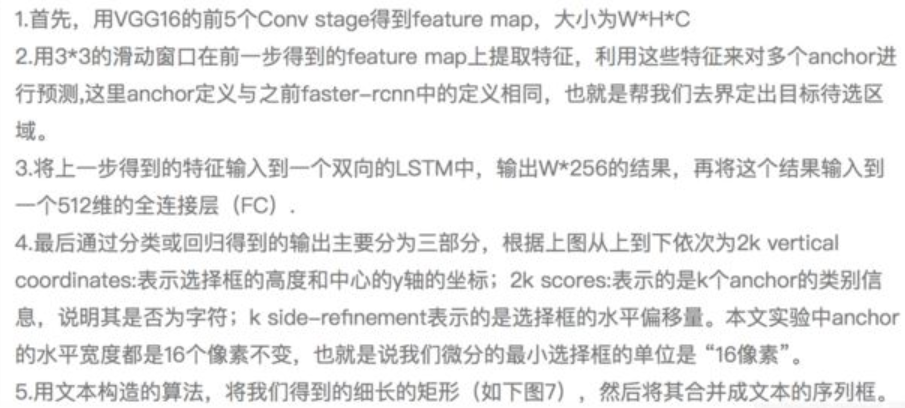

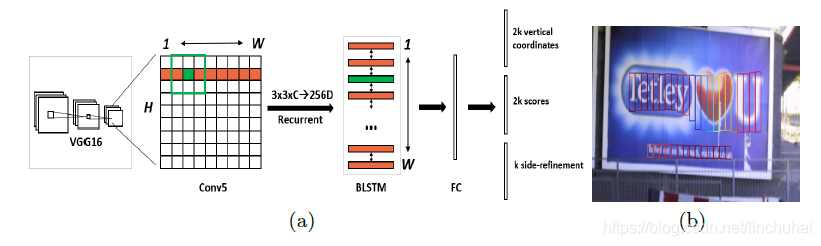

 CTPN模型主要包括三个部分,分别是卷积层、Bi-LSTM层、全连接层,其结构如下图所示。<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/22486969/1648819590049-5c412b9d-b577-4777-9a6b-bfdd0555281f.png#clientId=u3f103e87-7c9c-40011pasteu1751d040%5Bobject%20Object%5Dimage.png&originHeight=246&originWidth=821&originalType=url1&rotation=0&showTitle=false119600donenoneu37271338-f3c8-402b-ab51-5c16c2b7bcb)<br />    1.在卷积层部分,CTPN选取VGG16模型前5个conv5= stage得到feature maps作为图像最后的特征,假设此时feature maps的尺寸为 W*H*C;<br />    2.由于文本之间存在序列关系,因此,作者引入了递归神经网络,采用的是一层Bi-LSTM层,作者发现引入了递归神经网络对文本检测的效果有一个很大的提升,如下图所示,第一行是不采用递归神经网络的效果,第二行是采用了Bi-LSTM后的效果。具体的做法是采用一个的滑动窗口,提取feature maps上每个点周围的区域作为该点的特征向量表示,此时,图像的尺度变为,然后将每一行作为序列的长度,高度作为batch_size,传入一个128维的Bi-LSTM,得到Bi-LSTM层的输出为;<br />    3.将Bi-LSTM的输出接入全连接层,在这一部分,作者引入了anchor的机制,即对每一个点用k个anchor进行预测,每个anchor就是一个盒子,其高度由[273,390,...,11]逐渐递减,每次除以0.7,总共有10个。作者采用的是三个全连接层分支。<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/22486969/1648819775243-137bd19b-3304-4475-acba-76087785a545.png#clientId=u3f103e87-7c9c-40011paste272u11e44847%5Bobject%20Object%5Dimage.png&originHeight=408&originWidth=905&originalType=binary1&rotation=0&showTitle=false321906donenoneu3a388305-7d08-4f5d-b71c-3260ece6164603.3333333333334)<br />          学习参考:[https://blog.csdn.net/linchuhai/article/details/84191406](https://blog.csdn.net/linchuhai/article/details/84191406)

3、EAST

      <br />         论文的思想非常简单,结合了DenseBox和Unet网络中的特性,具体流程如下:
  • 先用一个通用的网络(论文中采用的是Pvanet,实际在使用的时候可以采用VGG16,Resnet等)作为base net ,用于特征提取
  • 基于上述主干特征提取网络,抽取不同level的feature map(它们的尺寸分别是inuput-image的 [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-VnttQXtX-1648820153839)(https://cdn.nlark.com/yuque/0/2022/svg/22486969/1648819911326-c9a94ab9-ef1f-40c9-b0ba-12d25475c2b3.svg#clientId=u3f103e87-7c9c-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u75678303&margin=%5Bobject%20Object%5D&originHeight=60&originWidth=192&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=u11f9bf3e-bee2-4902-8101-4b66f07cc06&title=)] ),这样可以得到不同尺度的特征图.目的是解决文本行尺度变换剧烈的问题,ealy stage可用于预测小的文本行,late-stage可用于预测大的文本行.

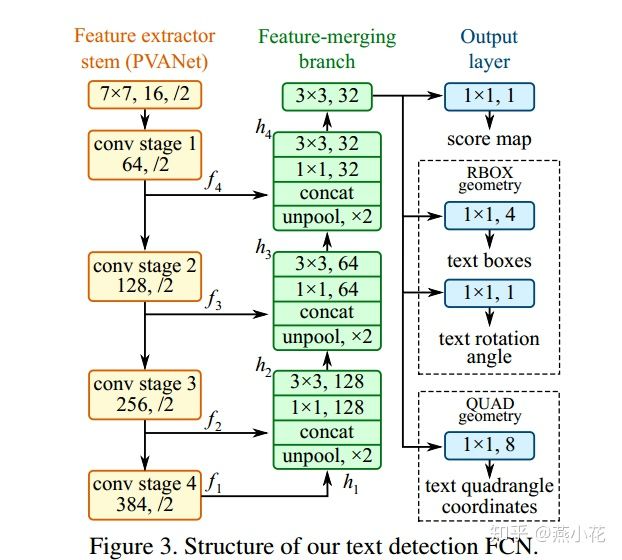

  • 特征合并层,将抽取的特征进行merge.这里合并的规则采用了U-net的方法,合并规则:从特征提取网络的顶部特征按照相应的规则向下进行合并,这里描述可能不太好理解,具体参见下述的网络结构图
  • 网络输出层,包含文本得分和文本形状.根据不同文本形状(可分为RBOX和QUAD),输出也各不相同,具体参看网络结构图

![image.png](https://img-blog.csdnimg.cn/img_convert/11f3f3662b9d3d28b4b1bd7d7884e6dd.png#clientId=u3f103e87-7c9c-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u461b3af8&margin=[object Object]&name=image.png&originHeight=560&originWidth=622&originalType=url&ratio=1&rotation=0&showTitle=false&size=369883&status=done&style=none&taskId=u85f0af19-a1c9-4143-ad60-0a974d4a4a3&title=)
学习参考:
https://blog.csdn.net/u010848594/article/details/105347154/
https://blog.csdn.net/u010848594/article/details/105347154/

(3)常用的文字识别框架:

  • CRNN+CTC
  • CRNN+Attention

CRNN网络架构:
![](https://img-blog.csdnimg.cn/img_convert/fc68ceeb61b1c88f3673e0df010d9bd6.png#clientId=u06dea62c-b4bd-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=432&id=u968d252a&margin=[object Object]&originHeight=570&originWidth=495&originalType=url&ratio=1&rotation=0&showTitle=false&status=done&style=none&taskId=uc3bee51e-11d0-4a83-9043-e52a5092cb7&title=&width=375)
CRNN网络结构包含三部分,从下到上依次为:
1.卷积层,使用深度CNN,对输入图像提取特征。
2.循环层,使用双向RNN(BLSTM)对特征序列进预测,输出预测标签(真实值)分布。
3.转录层,使用 CTC 损失,把从循环层获取的一系列
标签分布转换成最终的标签序列。

五、OCR常用的数据集

在这个代码仓库里,提供了常用的OCR检测和识别中的通用公开数据集的下载链接。并且提供了json标签转成.txt标签的代码和转换好的.txt标签。
该项目的详细github地址如下:https://github.com/zcswdt/OCR_ICDAR_label_revise

数据集介绍

数据集数据介绍标注格式下载地址
ICDAR_2013语言: 英文 train:229 test:233x1 y1 x2 y2 text下载链接1
.
ICDAR_2015语言: 英文 train:1000 test:500x1,y1,x2,y2,x3,y3,x4,y4,text下载链接2
.
ICDAR2017-MLT语言: 混合 train:7200 test:1800x1,y1,x2,y2,x3,y3,x4,y4,text下载链接3
. 提取码: z9ey
ICDAR2017-RCTW语言: 混合 train:8034 test:4229x1,y1,x2,y2,x3,y3,x4,y4,<识别难易程度>,text下载链接4
天池比赛2018语言: 混合 train:10000 test:10000x1,y1,x2,y2,x3,y3,x4,y4,text检测5
。 识别6
ICDAR2019-MLT语言: 混合 train:10000 test:10000x1,y1,x2,y2,x3,y3,x4,y4,语言类别,text下载链接7
. 提取码: xofo
ICDAR2019-LSVT语言: 混合 train:30000 test:20000json格式标签下载链接8
ICDAR2019-ReCTS语言: 混合 train:20000 test:5000json格式标签下载链接9
ICDAR2019-ArT语言: 混合 train:5603 test:4563json格式标签下载链接10
Synth800k语言: 英文 80k基于字符标注下载链接11
360万中文数据集语言: 中文 360k每张图片由10个字符构成下载链接12
. 提取码:lu7m
中文街景数据集CTW语言:中文 32285基于字符标注的中文街景图片下载链接13
百度中文场景文字识别语言: 混合 29万下载链接14

数据集介绍参考:https://blog.csdn.net/jhsignal/article/details/107930105

常见的OCR识别平台:

  • 使用谷歌开源OCR引擎–Tesseract
  • 使用百度、阿里等开放平台–PaddleOCR
  • 基于深度学习的CNN字符识别框架–后续文章继续详细介绍
